АТС М-200

26 марта, 2010 by Сергей Тамкович

Категории: Разное    Add a comment

АТС М-200, это современная Российская телефонная станция, выпускаемая Питерской компанией МТА. Станция М-200 сертифицирована как городская, сельская комбинированная и УП АТС. Вероятно, М-200, самая дешевая станция имеющая сертификат городской АТС. Вообще говоря, за названием M-200 скрывается большой набор модулей из которых клиент может скомпоновать систему под свои нужды. Операторам связи, в первую очередь будет интересна линейка узлов под названием МР (узлы цифровой коммутации). Узлы МР предназначены для коммутации цифровых потоков (E1).

Узлы МР поддерживают большое количество сигнализаций, среди которых: ОКС7 (SS7), PRI EDSS1, QSIG, V5.х, R1.5, 1ВСК, 2ВСК (CAS), «импульсный челнок» — R1.5, «импульсный пакет» и т.д. Год назад, компания МТА обновила линейку узлов МР. До обновления узлы выглядели вот так:

На картинках старые версии узлов МР16 и МР32. Цифра в названии означает количество потоков Е1, подключаемых к узлу. Узлы МР — полнодуплексные, это означает, что одновременно могут использоваться все таймслоты из подключённых потоков (480 каналов для МР16 и 960 каналов для МР32). До обновления линейки узлов цифровой коммутации, в модельном ряду существовала неразбериха. Так, например, существовало 2 версии узла МР32: МР32 с возможностью апгрейда до МР64 и МР32 без возможности апгрейда.

Весной 2009 года, компания МТА обновила линейку узлов цифровой коммутации. Обновлённая линейка получила суффикс «СС», что означает Софт Свитч. Обновление можно сказать, революционные. Здесь и полная замена аппаратной платформы с отказом от Intel 80C386, и програмная платформа, судя по всему, изменилась радикально. Но обо всём по порядку.

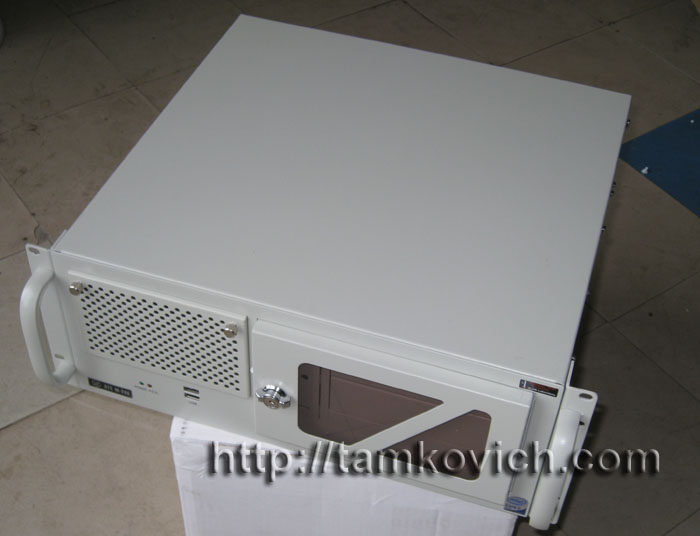

Для того, что бы построить узел ГТС и сдать его в эксплуатацию, нам необходимо купить 3 коробки: две белых и одну коричневую :) Без промедления, заглянем внутрь! Начнём с коричневой. В ней находится сердце новой АТС М-200 — 4U ATX сервер, с питанием от 48 вольт. Сервер построен на платворме Intel — Core2 Duo и работает под управлением Linux. Именно переход на более мощное железо и использование Linux в качестве операционной системы позволило в кратчайшие сроки нарастить функционал, в частности реализовать протокол SIP в АТС М-200.

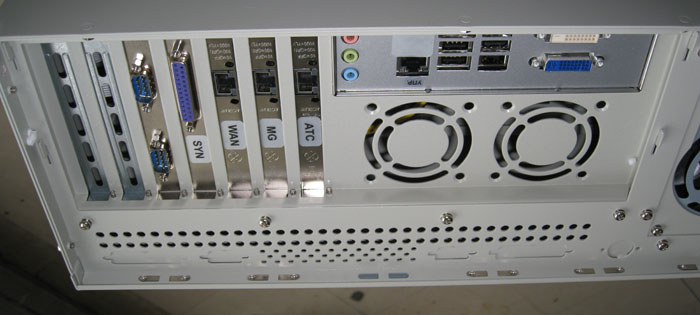

Сервер произведён Тайваньской компанией IEI — специализирующейся на производстве промышленных серверов. Сервер предназначен для монтажа в 19-дюймовую стойку. Существует возможность заказать 2х юнитовый сервер взамен 4х юнитового. На задней панеле сервера, видно дополнительное оборудование. В него входят 3 гигабитных etherrnet интерфейса для соединения с компонентами системы, интерфей для внешней синхронизации станции и плата с последовательными интерфейсами. Связь между элементами узла цифровой коммутации (МР-16СС) осуществляется с помощью ethernet.

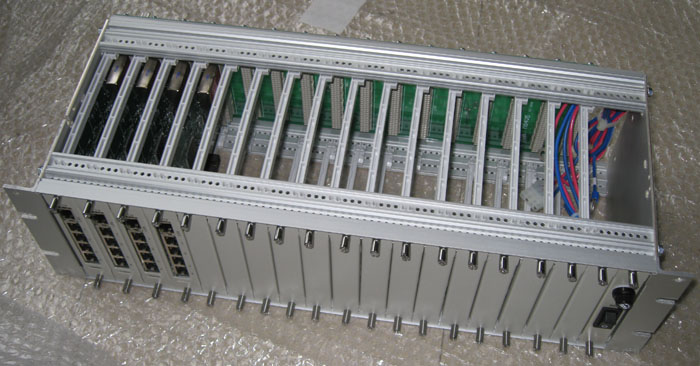

Во второй коробке имеются большие пустоты. В результате, при переноске, содержимое болтается, что создаёт неприятное ощущение, будто мусор какой волочёшь. Китайцы, в таких случаях, закладывают пустоты пенопластом или картоном. В коробке находятся: инструкция, CD с документацией и ПО, гарантийный талон, провода, кассета с интерфейсами E1 для монтажа в стойку 19 дюймов. В кассету устанавливаются платы с интерфейсами, каждая плата содержит 4 порта E1.

На дне второй коробки нас ждал сюрприз:

Сюрприз, это управляемый коммутатор 3COM 2226-sfp Plus. Теперь он входит в состав АТС М-200, и в этом нет ничего удивительного, ведь, как я писал, связь между элементами узла цифровой коммутации осуществляется с помощью ethernet.

Эти 2 коробки, это и есть МР-16СС — цифровой узел коммутаци на 16 потоков E1. Для функционирования современного оператора связи, который не использует устаревших технологий, этих двух коробок более чем достаточно. Другое дело, если мы говорим о сдаче узла регулятору. Регуляторы у нас редко идут в ногу со временем, по этому сдающим приходится идти на издержки, а именно — приобретение 3й коробки.

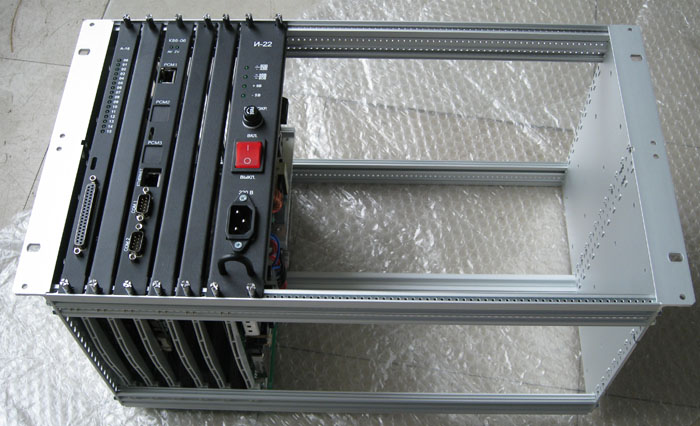

Суть этого компонента, заключается в приёме цифрового потока Е1 и раздаче 16 аналоговых линий (FXS порты). Стоимость этого модуля (16 аналоговых портов) равняется приблизительно половине цены МР-16СС (480 цифровых портов) — лучше об этом не думать :) Модуль представляет собой касету в которую устанавливаются платы. В модуль на картинке установлены: блок питания (И-22), плата К86-06 (принимает поток Е1) и плата А-16 (принимает 16 аналоговых портов — FXS).

С каждым модулем АТС М-200, поставляется печатная и электронная документация. Документация составлена хорошо. Электронная документация поставляется на CD. Качество полиграфии в печатной версии — очень высоко.
